锚点布局

  • 更新时间:2025-12-02 10:12:45

锚点布局-coord

是布局父类(XLayout)的子类,因此可以使用XLayout的所有方法

原生类型:{androidx.coordinatorlayout.widget.CoordinatorLayout}

锚点布局，能够实现的效果让人意想不到，你可以理解为：船舶停靠在某个驿站上，一般用anchor属性指定驿站的名字，用anchorLayout指定要前往的驿站。

<ui>
    <statusbar />
    <!--
    anchor属性是所有控件都有的属性，但是使用anchorLayout属性必须要被coord锚点布局包才可以
    -->
    <coord h="max" w="max">
        <!--
        anchor="linear" 指的是:给线性布局(linear)取一个驿站名称为'linear'
        -->
        <linear anchor="linear" gravity="center" h="max" margin_bottom="75" w="max">
            <text text="Hello World!" />
        </linear>
        <!--
        anchorLayout="linear" 指的是:锚定到名称为'linear'的布局上
        -->
        <toolbar anchor="toolbar" anchorGravity="center|bottom" anchorLayout="linear"
            fabAnim="slide" fabGravity="center" fabMode="out" fabRadius="25" h="75"
            layout_gravity="bottom" w="max">
            <menu icon="ic_search" text="搜搜" />
            <menu icon="ic_set" text="设置" />
            <menu icon="ic_menu" text="菜单" />
        </toolbar>
        <!--

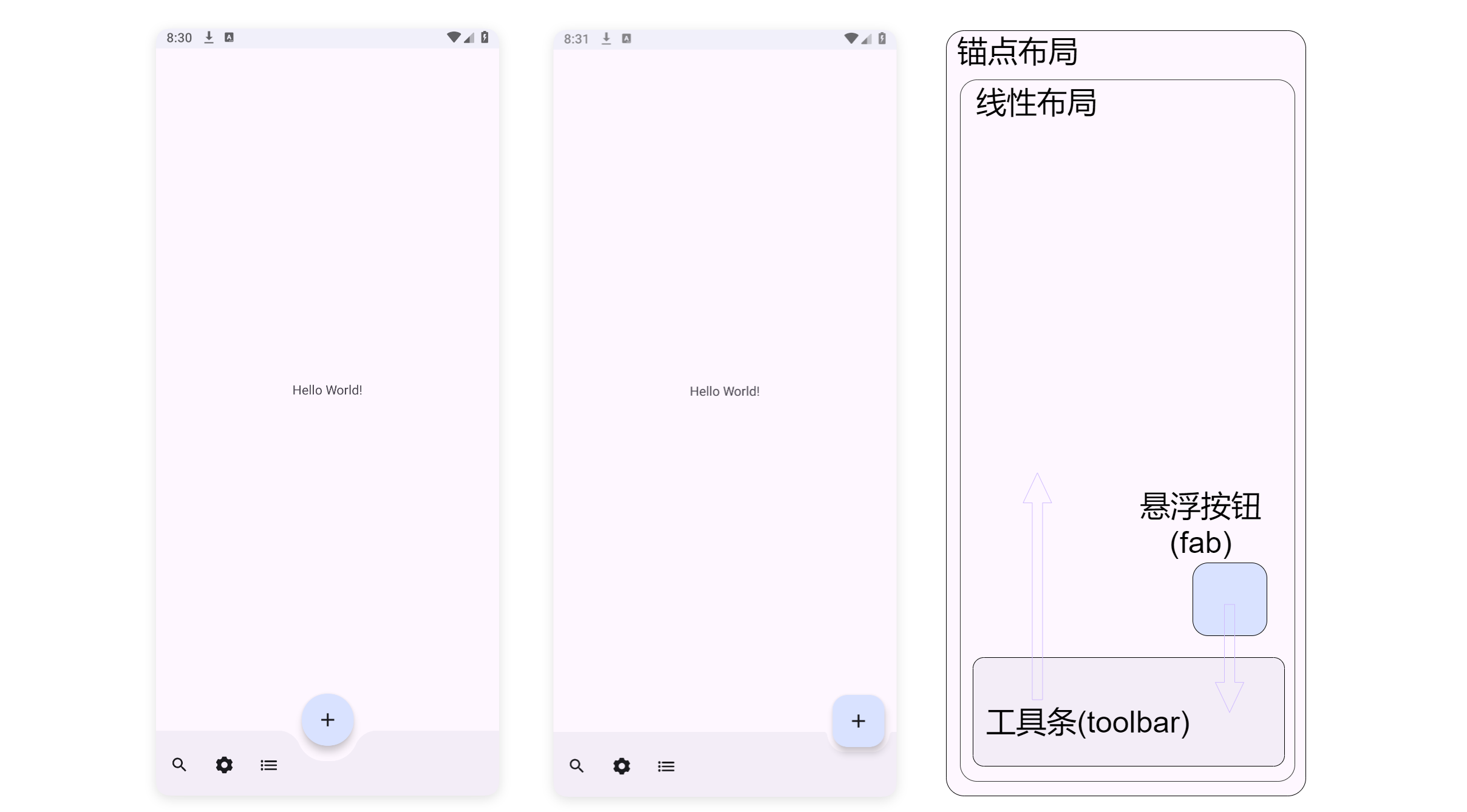

        这里我让(fab)悬浮按钮锚定到(toolbar)工作条的布局上，同时在(toolbar)工作条的布局上设置悬浮按钮的样式，
        然而(toolbar)工作条能够专门和(fab)悬浮按一起联动，实现凹陷的效果。
        -->
        <fab anchorLayout="toolbar" icon="ic_add" iconTint="txt" radius="27" />
    </coord>
</ui>

一、常用属性

minW - 最小宽度

设置最小宽度

单位:dp

<coord minW="20" />

minH - 最小高度

设置最小高度

单位:dp

<coord minH="20" />

bg - 背景颜色

设置背景颜色

<coord bg="#57965C" />

bgImg - 背景图片

设置背景图片

<coord bgImg="res/t01.png" />

padding - 内边距

设置内边距

参数顺序:左,上,右,下(单位:dp)

<coord padding="0,0,0,0" />

gravity - 重力

设置重力

锚点布局只能设置前景重力，并且要求安卓6.0+。

<coord gravity="center" />

二、子控件属性表

被锚点布局约束的子控件可以使用如下属性：

中文名 英文名 描述
布局方向 dir 设置子视图的排列方向，可选值为“rtl”（右到左）或“ltr”（左到右）
解决方向 resolveDir 确定视图应遵循的实际布局方向，可选值为“rtl”（右到左）或“ltr”（左到右）
行为 behavior 指定视图与其他视图或父布局的交互方式，可选值为“appbar”（应用条，对应AppBarLayout.ScrollingViewBehavior）或“fab”（悬浮按钮，对应ScrollAwareFabBehavior）
参考线 keyline 在CoordinatorLayout中定义参考线，帮助子视图根据参考线定位，单位为dp
锚点视图 anchorLayout 设置锚定的视图，用于让当前视图相对锚定视图进行布局（需为每个视图设置anchor以引用）
锚点重力 anchorGravity 设置当前视图相对于锚点视图的重力方向，通过GravityAdd获取对应的重力值
避让插入边 dodgeInsetEdges 指定视图在遇到系统窗口插入边（如状态栏、导航栏等）时的避让行为，通过GravityAdd获取对应值
插入边 insetEdge 指定视图哪一侧视为系统窗口插入边的边界，当系统窗口覆盖布局时，视图会调整位置或大小为系统窗口留出空间，通过GravityAdd获取对应值
宽 w 设置视图的宽度，可选值为“auto”（自动，即WRAP_CONTENT）、“max”（最大，即MATCH_PARENT）或具体整数（单位为dp）
高 h 设置视图的高度，可选值为“auto”（自动，即WRAP_CONTENT）、“max”（最大，即MATCH_PARENT）或具体整数（单位为dp）
布局重力 layout_gravity 设置视图的布局重力，通过GravityAdd获取对应的重力值
外边距 margin 设置视图的外边距，可传入单个整数（四边外边距相同）或四个整数（分别对应左、上、右、下外边距），单位为dp
左外边距 margin_left 单独设置视图的左外边距，单位为dp
上外边距 margin_top 单独设置视图的上外边距，单位为dp
右外边距 margin_right 单独设置视图的右外边距，单位为dp
下外边距 margin_bottom 单独设置视图的下外边距，单位为dp
